¿Cómo medir con precisión el entreje y el entreje de fijación de un tirador de puerta?

Conozca la diferencia entre "entreje" y "entreje de fijación" a través de esta guía práctica

Antes de invertir en una manilla de puerta nueva para su casa o apartamento, es fundamental comprender los términos técnicos relacionados con estos elementos. Esto no solo le permitirá plantear las preguntas adecuadas a un profesional de la ferretería, sino que también le ayudará a buscar en internet entre las gamas de productos de distintos fabricantes. Una de esas preguntas es: ¿cómo medir con precisión la distancia entre ejes y la distancia entre tornillos de fijación de una manilla de puerta? En este artículo veremos qué significa cada medida y para qué sirve.

Definición y significado de la distancia entre ejes y la distancia entre tornillos de fijación

¿Qué es la distancia entre ejes de una manilla de puerta?

Antes de comprar o sustituir una manilla de puerta, es fundamental distinguir tres medidas importantes. La primera es la distancia entre ejes: la distancia entre el centro del eje de la manilla (cuadradillo) y el centro del orificio destinado a la llave, al cilindro o al pasador de una cerradura de baño. Las distancias entre ejes más habituales son 70, 72, 85, 90 y 92 milímetros, con medidas específicas según el mercado:

• Distancia entre ejes de 70 mm: estándar para puertas de entrada y manillas de interior en Francia
• Distancia entre ejes de 72 mm: estándar alemán y belga
• Distancia entre ejes de 92 mm: adecuada para puertas de aluminio o metal
• Distancia entre ejes de 85 mm: estándar italiano
• Distancia entre ejes de 90 mm: habitual en Polonia

Es importante señalar que tanto la distancia entre ejes como la entrada de la cerradura se miden tomando como referencia los ejes de giro de la manilla y de la llave en la cerradura.

Distancia entre tornillos de fijación de la manilla de puerta:

La distancia entre tornillos de fijación, por su parte, es la separación entre los tornillos que sujetan la manilla metálica a la madera de la puerta. En concreto, es la distancia entre el orificio superior y el inferior de la placa embellecedora. Esta medida es fundamental, ya que debe ser compatible con la cerradura de embutir para garantizar una fijación eficaz.

Nota: Una cerradura de embutir queda integrada en el grosor de la puerta y oculta a la vista, lo que proporciona un acabado más estético.

La distancia entre tornillos de fijación de las manillas con placa alargada destinadas al mercado francés suele ser de 165 mm o 195 mm (la más habitual), aunque algunas pueden medir 210 mm. Al comprar una cerradura nueva, esta ya tendrá orificios para pequeñas piezas de montaje, como los tornillos pasantes M4. Se recomiendan estas fijaciones pasantes porque distribuyen la presión de forma equilibrada en determinados tipos de manillas de interior. Por lo general, la distancia entre tornillos de fijación es suficiente para que estos pasen por encima y por debajo de la cerradura.

Si no piensa sustituir la cerradura antigua y solo quiere cambiar las manillas, conviene elegir unas con medidas similares (distancia entre ejes, distancia entre tornillos de fijación y entrada de la cerradura) para evitar sorpresas durante la instalación. Si sustituye las manillas antiguas por otras de diseño más actual, es imprescindible que la distancia entre los tornillos de fijación sea la misma para no tener que hacer nuevos agujeros en la puerta y debilitar así su estructura.

ATENCIÓN: ¡Las cerraduras de puerta antiguas no tienen orificios en su mecanismo para los tornillos de fijación M4! Por eso, es imprescindible sustituir la cerradura antigua si piensa cambiar las manillas con placa alargada por manillas con roseta, cuya distancia entre tornillos de fijación es de unos 38 mm.

Consejos prácticos

Cómo tomar con precisión las medidas de una manilla de puerta

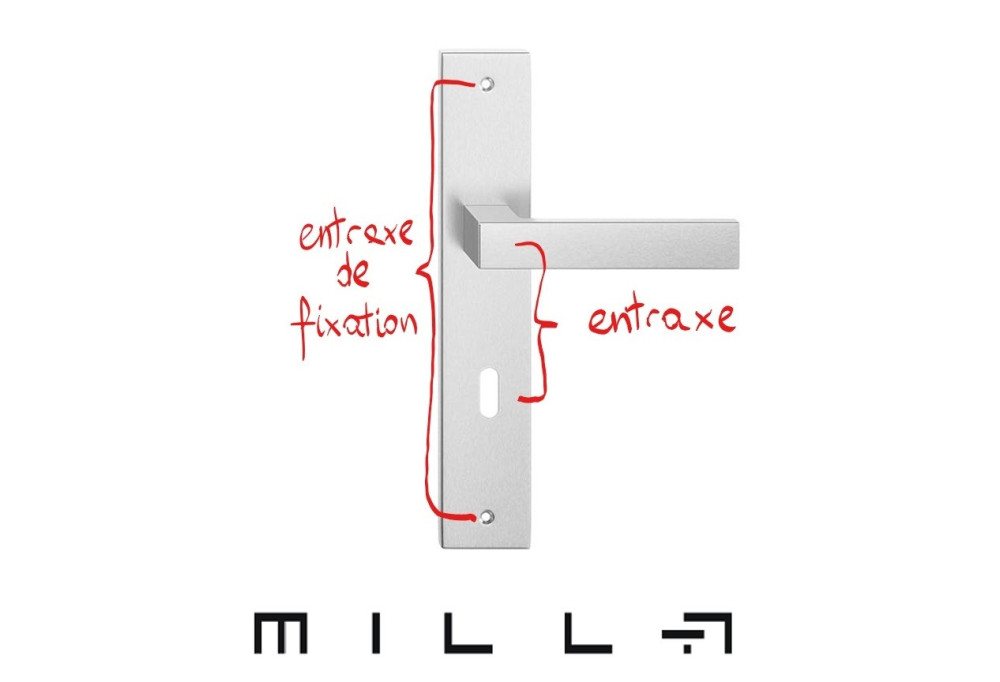

Para medir con precisión la distancia entre la manilla y el orificio de la llave (la distancia entre ejes), utilice herramientas adecuadas, como una cinta métrica o una regla, y compruebe bien las medidas. Nuestro esquema le mostrará dónde tomarlas:

Adaptar la placa de la manilla a la cerradura

Cuando las distancias entre ejes se ajustan a los estándares, se pueden utilizar placas alargadas convencionales. En cambio, si la separación de la cerradura difiere de las medidas estándar, puede ser necesario optar por una manilla con roseta, compuesta por una manilla, una roseta independiente y una placa para mayor ergonomía.

Antes de comprar, es imprescindible comprobar con precisión las medidas de la cerradura de la puerta. Una medición cuidadosa garantizará que la cerradura encaje correctamente con la roseta y la manilla nuevas, para que la puerta se abra con suavidad.

La sustitución de las manillas y sus placas es una operación relativamente sencilla, pero puede transformar por completo el aspecto de sus puertas. Un pequeño cambio con los productos disponibles en la tienda MILLA puede aportar un toque de sofisticación y elegancia a su decoración interior.

Descubra nuestra amplia gama de manillas de puerta, disponibles en multitud de acabados, como negro mate, dorado, latón pulido, cromo, zamak, acero inoxidable cepillado, bronce, satinado y lacado, entre muchos otros, para conseguir un interior de diseño. Seguro que encontrará el acabado perfecto para su estilo decorativo y sus preferencias. Con las medidas correctas, podrá elegir e instalar manillas de puerta que mejoren tanto la estética como la funcionalidad de su hogar, prestando la debida atención a la distancia entre ejes y a la distancia entre tornillos de fijación.
