Artículo que explica en detalle qué es el cuadradillo de puerta, también llamado "vástago cuadrado"

Antes de comprar una puerta para su casa o apartamento, es útil aprender el vocabulario relacionado con sus características individuales. Un vendedor profesional responderá a sus preguntas, y si conoce los puntos esenciales, puede comenzar su propia búsqueda en Internet y familiarizarse con las ofertas de los fabricantes.

¿Qué es un vástago cuadrado?

"Un vástago cuadrado" es un vástago metálico de forma cuadrada que sirve para unir dos manillas para puertas entre sí. Pasa a través del pestillo de mortaja o de la cerradura tubular (situado en el interior de la puerta) y las dos manillas para puertas a cada lado de la puerta. Girar un botón (o empujar hacia abajo una manilla de palanca) hará girar la espiga, lo que a su vez mueve el pestillo de adelante hacia atrás, permitiendo que la puerta se abra.

La foto de más abajo muestra el vástago cuadrado que sobresale de la cerradura de la puerta, así como las manillas para puertas que se fijan en el vástago. Se aprecia claramente que esta pieza sirve para mantener las manillas para puertas y para accionar la cerradura. Esta pieza de acero une dos manillas para puertas o botones de puerta entre sí en cada lado de una puerta.

¿Existe un tamaño (anchura) de vástago cuadrado estándar en Francia?

En Francia, históricamente la norma es la de las cerraduras con cuadradillo de 7 mm, lo que cuenta con el respaldo de Leroy. Habitualmente, las cerraduras de puerta con esta anchura de vástago no son de la mejor calidad, y recomendamos a nuestros clientes elegir cerraduras de 8 mm: ¡la calidad de la cerradura es muy importante! Esta decisión está respaldada por el hecho de que la norma europea es el vástago de 8 mm.

Buenas noticias para los clientes de la tienda MILLA: suministramos tanto vástagos de 7 mm como de 8 mm, de modo que el cliente no necesita verificar previamente el tipo de cerradura. ¡Nuestras manillas son universales!

Para resumir, existen varias normas para los vástagos cuadrados. Los vástagos pueden tener un grosor (diagonal) de:

• 6 mm x 6 mm - destinado a puertas con antiguas cerraduras de superficie, disponible aquí: vástago cuadrado de 6 mm
• 7 mm x 7 mm - que se encuentra en las puertas equipadas con cerraduras en el mercado francés.
• 8 mm x 8 mm - la norma europea que se encuentra en países como Bélgica

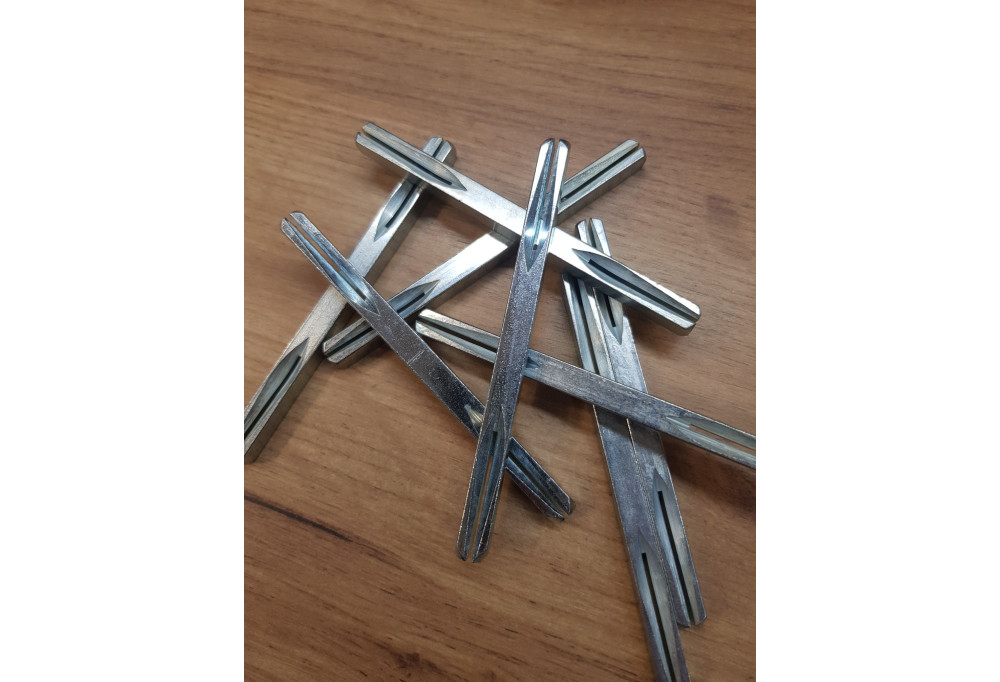

En las fotos a continuación, puede ver dos grosores de espigas (vástagos): 7 mm y 8 mm.

Entonces, ¿un tamaño/estándar de cuadradillo sirve para todas las manillas de puerta y botones de puerta? Lamentablemente, la respuesta es NO. Aunque la norma de la industria moderna para los vástagos es de 8 mm cuadrados, como se ha indicado, en Francia existe una amplia gama de cerraduras de 7 mm.

¿El vástago cuadrado es demasiado ancho y no se adapta a la cerradura?

Este problema es frecuente en el mercado francés, que mantiene sus normas "a la antigua", donde las cerraduras tenían generalmente un orificio de 7 x 7 mm. Si ha comprado una manilla en la tienda en línea MILLA, le enviaremos gratuitamente vástagos y un adaptador de 7 mm a 8 mm (reductor, reducción) para instalar sus manillas.

Si las manillas están diseñadas para vástagos de 8 x 8 mm y la cerradura solo acepta cuadradillos de 7 x 7 mm, no se preocupe: ¡la tienda MILLA ha encontrado una solución! Con cada manilla vendida, incluimos los adaptadores 7/8 mm y los vástagos adecuados.

Si el vástago cuadrado es demasiado ancho y no entra en la cerradura de la puerta, es posible que haya comprado la manilla fuera de Francia, por ejemplo en Bélgica o en Italia. ¡Y para este tipo de problema, el equipo Milla ha encontrado una solución! Basta con utilizar un tornillo más pequeño y los adaptadores adecuados. No dude en contactarnos en la dirección contact@millamanillas.fr si tiene alguna pregunta.

Si se utilizan vástagos de 7 mm con manillas para puertas diseñadas para cuadradillos de 8 mm, es necesario utilizar un adaptador. A continuación se muestra un ejemplo de adaptador de 7 mm a 8 mm para el vástago cuadrado de 8 mm:

¿El vástago cuadrado es demasiado largo y no se adapta a las manillas para puertas?

Puede ocurrir que el vástago de manillas para puertas suministrado sea más largo que el grosor de la puerta. En ese caso, el montaje se complica: las manillas para puertas no se apoyan correctamente contra la puerta, el ajuste queda inestable y puede generar un juego excesivo durante la rotación. A largo plazo, un vástago mal ajustado puede incluso dañar la mecánica interior de la cerradura o desgastar prematuramente las manillas para puertas.

En una instalación correcta, el vástago debe sobresalir ligeramente por ambos lados del taladro de la puerta, justo lo suficiente para permitir la fijación de la manilla. Si es demasiado largo, es necesario recortarlo. Una sierra para metales es suficiente para realizar esta operación, siempre que el corte sea recto. Además, se aconseja limar ligeramente los ángulos tras el corte para evitar que dañen el tornillo de bloqueo o que bloqueen durante el ensamblaje.

En milla manillas, ofrecemos diferentes longitudes de vástagos adaptadas a los grosores de puerta más habituales. Si es necesario, también podemos aconsejarle sobre la longitud a elegir o suministrar vástagos precortados. Algunas manillas incluso disponen de vástagos con marcas de corte, lo que facilita enormemente el ajuste sin necesidad de herramienta específica.

Longitudes de los vástagos cuadrados (espigas cuadradas)

Existen numerosas longitudes de vástagos para las manillas para puertas:

La mayoría de los vástagos están disponibles en las siguientes longitudes:

1. 80 mm
2. 90 mm
3. 100 mm
4. 120 mm
5. 140 mm

Los vástagos de 9 cm a 10 cm de longitud están destinados a puertas de un ancho de 40 a 45 mm. Para puertas más anchas, es necesario utilizar espigas más largas. En Millamanillas están disponibles diferentes longitudes; indíquelo antes de realizar su pedido. Disponemos de todas las longitudes de vástago: consúltenos en cualquier momento.

Existen diferentes tipos de vástagos cuadrados para las manillas para puertas. Un tipo es en dos piezas y el otro es en una sola pieza:

Las dos soluciones utilizadas funcionan bien.

¿Tipos de vástagos cuadrados para manillas?

1. Vástago cuadrado perforado para manillas para puertas
2. Vástago cuadrado sin perforar para manillas para puertas
3. Vástago cuadrado ranurado para manillas para puertas
